在了解電位器式遠傳壓力表的原理之前，我們先來了解下電位器的組成。電位器式遠傳壓力表由測量系統(包括接頭、膜盒)、傳動機構、指示裝置、磁助電接頭裝置、外殼、調節裝置及航空扦等組成。

　　電位器式遠傳壓力表原理

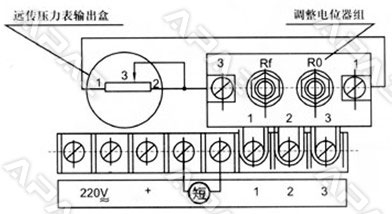

電位器式遠傳壓力表原理圖

　　當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形—位移，經拔桿帶動傳動機構放大，由指示裝置將被測壓力在儀表度盤上指示出來。同時指針帶動電接頭裝置的活動觸點與設定指針上的觸頭(上限或下限)相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。

　　電位器式遠傳壓力表應用范圍

　　電位器式遠傳壓力表適用于一般壓力表適用的工作環境場所，既可直觀測出壓力值，有可輸出相應的電信號。將輸出的電信號傳至遠端的二次儀表上，以實現集中檢測和遠程控制。
